TPX08-RF 868MHz 8分区无线接线中心 适用于水暖地暖系统

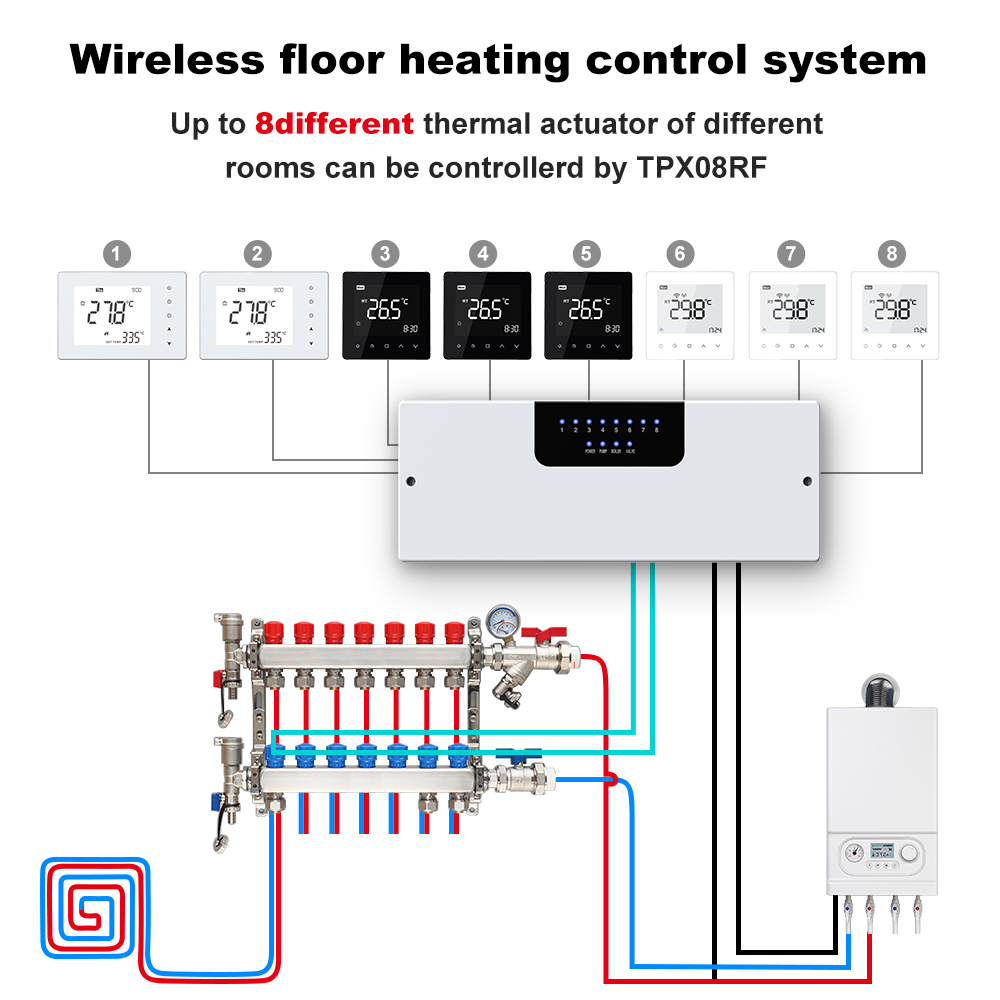

TOUPWELL TPX08-RF 是一款专为多区域水暖（地暖及散热器）系统设计的 8 区域无线接线中心。该设备支持与 TP608RF-TR 无线室内温控器配套使用，可为热执行器或区域阀门提供 230V 交流（VAC）输出；每个区域最多可连接 6 个执行器。

当温控器发出供暖需求信号时，相应的区域输出端口会自动激活。根据所配置的供暖区域，TPX08-RF 还能控制锅炉、循环泵及分集水器阀门。其配备的专用生活热水控制功能及无源锅炉切换触点，为各种供暖系统配置方案提供了更高的灵活性。

该设备采用 868MHz 射频（RF）通信技术，减少了温控器的布线需求，为住宅及轻型商业供暖系统提供了一种实用的集中控制解决方案。

  技术参数

  功能特点

◆8个独立的无线供暖分区

◆868MHz无线通信

◆专为搭配TP608RF-TR无线温控器使用而设计

◆适用于地暖及散热器供暖分区

◆提供230VAC分区输出，用于控制热执行器或分区阀门

◆最大控制容量为8个供暖回路

◆每个供暖分区均配有独立LED指示灯

◆无源（干接点）锅炉联动触点

◆专用循环泵输出

◆专用地暖分集水器阀门输出

◆独立生活热水阀门输出

◆地暖分区水泵与阀门自动联动控制

◆水泵与锅炉三分钟延时控制

◆支持对各分区、锅炉、水泵及生活热水进行独立测试控制

◆支持壁挂式安装及DIN导轨安装

◆内置10A保险丝保护

无线分区控制

每个已配对的温控器均可指定分配至八个供暖分区中的任意一个。当系统接收到供暖需求时，接线中心会向相应的分区执行器输出 230V 交流电，并同时激活相关的热源输出。

水泵延时保护

许多热力执行器和分区阀门开启需要一定时间。系统具备可选的水泵延时功能，可将水泵和锅炉的输出延迟约三分钟，从而避免锅炉在阀门尚未完全开启的情况下运行。

水泵与阀门定期运行（防卡死）

在供暖需求较低的时期，系统可每月自动运行一次水泵和阀门，持续五分钟。此举有助于防止组件因长期闲置而发生卡死故障。该功能不会触发锅炉输出。

工程测试模式

内置的工程测试开关允许安装人员在无线温控器完成安装与配对之前，先行测试分区执行器、水泵、锅炉及热水系统的输出功能。

 应用场景

◆多分区水暖地暖系统

◆住宅无线供暖控制

◆散热器与地暖混合供暖系统

◆公寓与多户住宅

◆别墅与独栋住宅

◆小型酒店与旅馆

◆轻型商业建筑

◆供暖分集水器安装项目

◆基于锅炉的中央供暖系统

◆热源与循环泵控制

◆难以铺设新温控器线路的改造项目

常见问题

Q1. TPX08-RF 可以控制多少个供暖分区？

TPX08-RF 最多可控制 8 个独立的供暖分区或回路。每个分区均配有独立的 LED 指示灯，用于查看其运行状态。

Q2. 哪款温控器与 TPX08-RF 兼容？

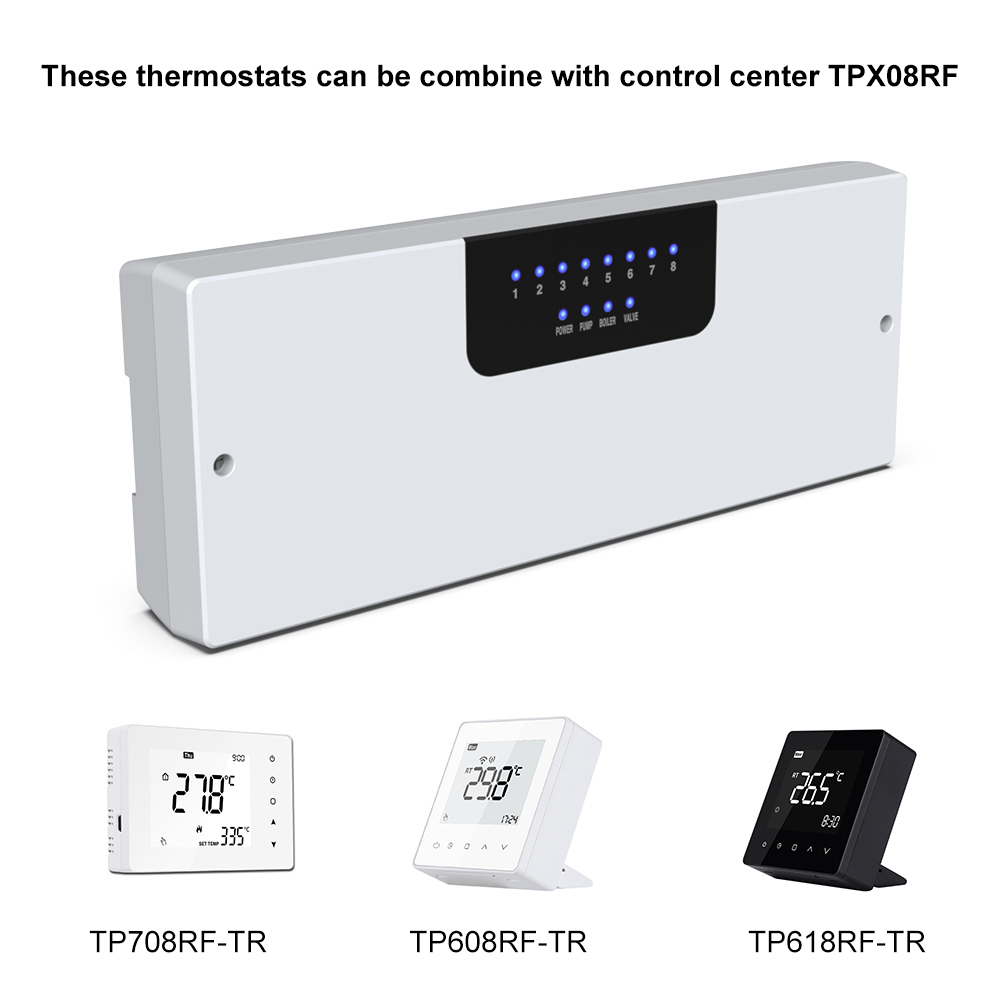

该接线中心专为搭配 TP608RF-TR 无线温控器使用而设计。

Q3. 它使用什么无线频率？

TPX08-RF 采用 868MHz 射频（RF）通信。

Q4. 它既可用于地暖分区，也可用于散热器分区吗？

是的。每个无线温控器均可配置为散热器供暖分区或地暖供暖分区。对于地暖分区，接线中心还能激活水泵和分集水器阀门的输出控制。

Q5. 它可以控制锅炉吗？

是的。它提供带有转换触点的无源（干接点）锅炉输出，支持“开启供暖”和“关闭供暖”信号。

Q6. 它能控制循环泵吗？

是的。它包含一个专用于地暖分集水器水泵的输出接口。该系统还提供可选的三分钟延时功能，即在水泵和锅炉启动前进行延时。

Q7. 为什么水泵延时功能很有用？

热执行器和阀门可能需要两分多钟才能完全打开。延时功能让它们有时间在水泵和锅炉启动前打开，从而降低锅炉锁定或在阀门关闭状态下运行的风险。

Q8. 它提供生活热水控制功能吗？

是的。TPX08-RF 具有专用的生活热水（H/W）输出接口，可提供热水开启和关闭信号，用于控制相应的阀门。

Q9. 安装人员可以在不连接所有温控器的情况下测试系统吗？

是的。利用工程测试开关，安装人员无需先安装温控器，即可测试各个分区、执行器、水泵、锅炉及热水输出功能。调试完成后，所有测试开关必须恢复至“OFF”（关闭）位置。

Q10. 无线温控器如何与接线中心配对？

安装人员使用 SW2 按钮进入配对模式，从 1 到 8 中选择所需的分区，然后将温控器设置为配对模式。相应的 LED 指示灯确认通信成功。若两分钟内未收到信号，配对模式将自动退出。
