TPX05 230V 5分区水暖系统地暖接线中心

TOUPWELL TPX05 接线中心是一款专为水暖地暖系统开发的紧凑型高效 5 分区控制解决方案。该产品旨在简化室内温控器、热执行器、循环泵与锅炉之间的电气连接，为现代供暖系统提供整洁、可靠且专业的接线方案。

TPX05 集成了 LED 分区指示、锅炉与水泵独立控制以及可调水泵延时功能，在确保系统平稳可靠运行的同时，有效提升了安装效率。其紧凑的设计使其特别适用于公寓、住宅及其他中小型供暖项目。

 技术参数

  产品特点

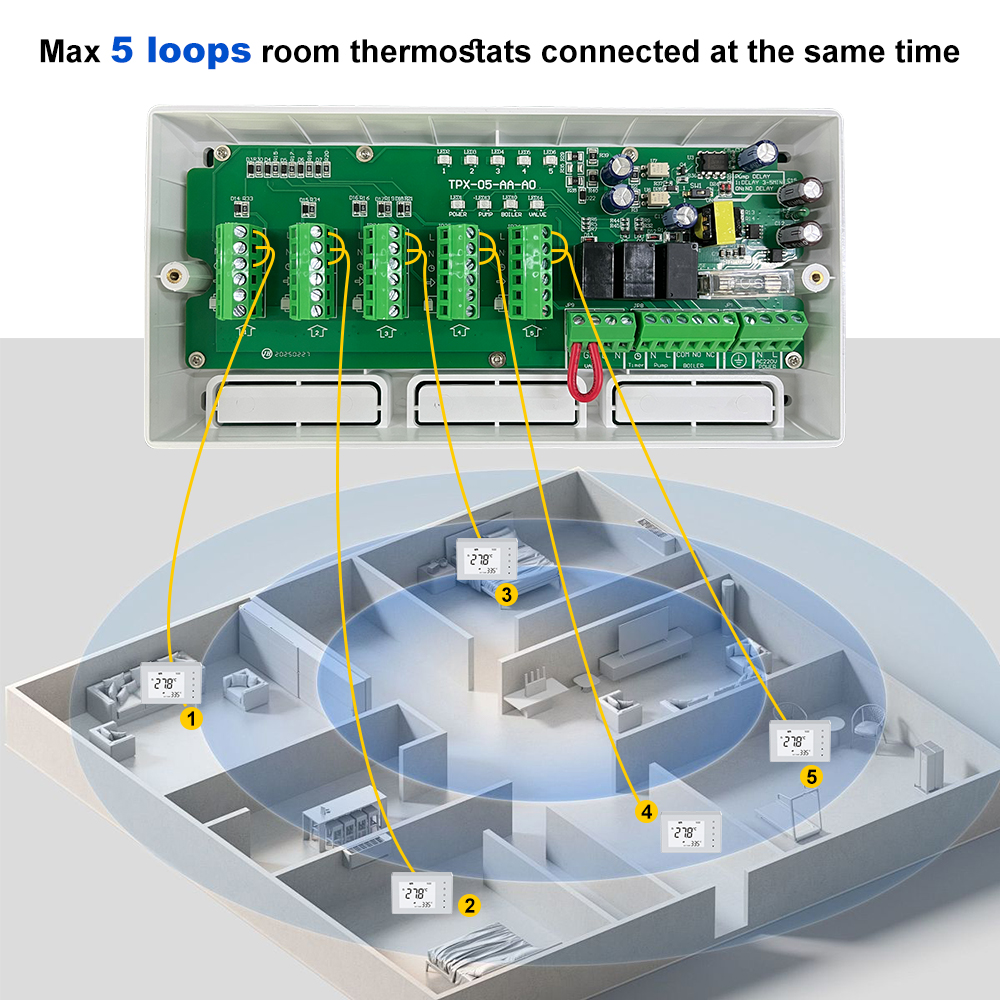

◆可控制多达 5 个独立的供暖分区

◆专为 230V 水暖地暖系统设计

◆适用于住宅供暖项目的紧凑型接线方案

◆内置 LED 指示灯，实时显示分区状态

◆独立的锅炉继电器输出（无源触点/干接点）

◆专用循环泵控制，支持可调延时功能

◆循环泵延时停止（3–5 分钟）或即时启停模式可选

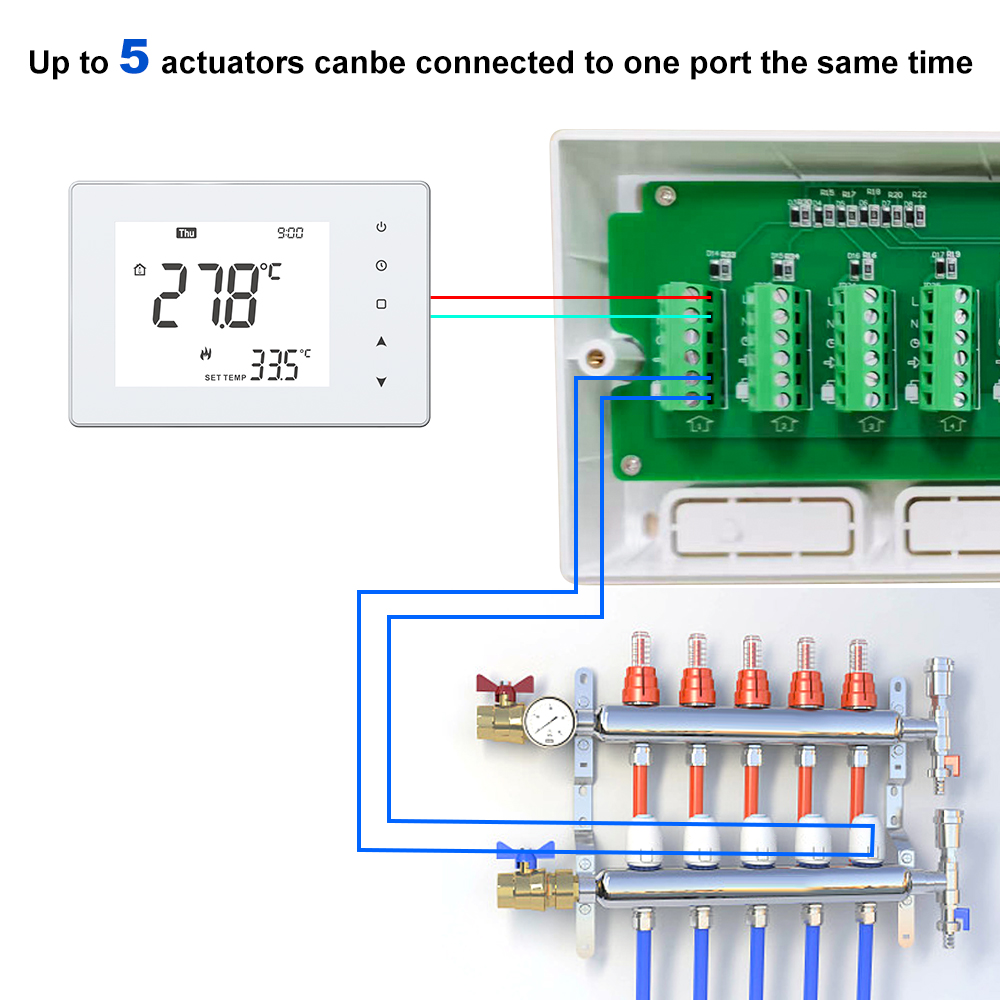

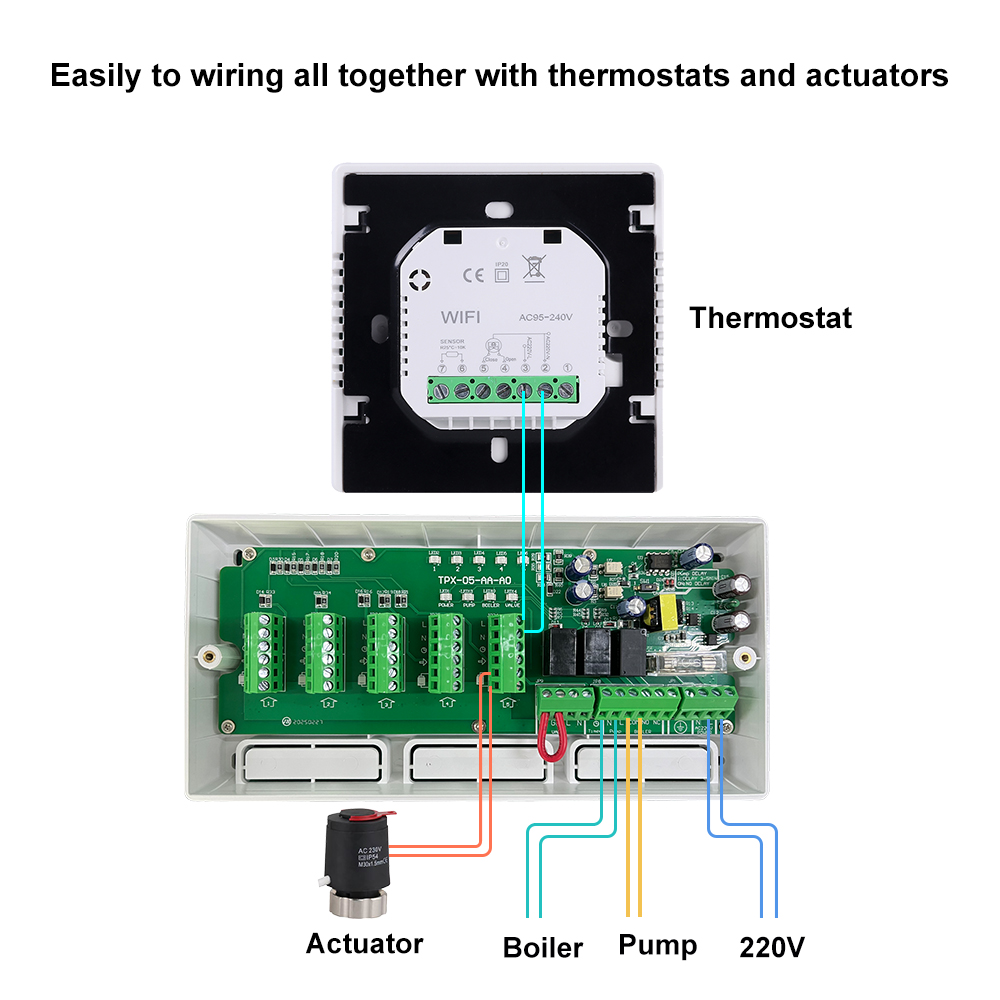

◆支持连接室内温控器和热电执行器

◆兼容外部定时器控制

◆集中接线设计，安装更快捷

◆宽输入电压范围：95–240VAC，50/60Hz

◆最大继电器输出电流：3A

◆配备 10A 可更换保险丝保护

◆支持壁挂式或 DIN 导轨安装

◆是新建供暖系统及改造项目的理想选择

  产品应用

◆TPX05 是中小型水暖供热系统的理想控制中心，适用于以下场景：

◆住宅地暖系统

◆公寓与多户住宅

◆独栋住宅

◆联排别墅

◆度假屋

◆小型别墅

◆旧房改造项目

◆多房间供暖控制

◆水暖辐射地暖系统

◆配备热电执行器的供暖分集水器

常见问题

Q1. TPX08 可以控制多少个供暖分区？

它最多支持 8 个独立的供暖分区，允许每个分区单独运行。

Q2. TPX05 适用于水暖地暖系统吗？

是的。它专为 230V 水暖地暖系统设计，可连接温控器、热执行器、锅炉和循环泵。

Q3. 接线中心能同时控制锅炉和水泵吗？

是的。TPX05 具备锅炉与水泵的独立联动控制功能，有助于提高供暖系统的运行效率。

Q4. 可以调节水泵的延时时间吗？

是的。通过内置跳线，您可以根据系统需求选择 3–5 分钟的水泵延时或无延时模式。

Q5. 它支持可编程温控器吗？

是的。TPX05 兼容可编程室内温控器，同时也支持配合外部定时器使用。

Q6. 有哪些安装方式？

TPX05 支持壁挂式或 DIN 导轨式安装，能够灵活适应不同的控制柜布局。

Q7. 为什么要选择 TPX05 而不是更大规格的接线中心？

TPX05 专为小型多分区供暖系统优化，在更紧凑的机壳内集成了所有必要的控制功能，有助于节省安装空间并降低项目成本。
