用于暖通空调（HVAC）水流量调节的0-10V调节型球阀

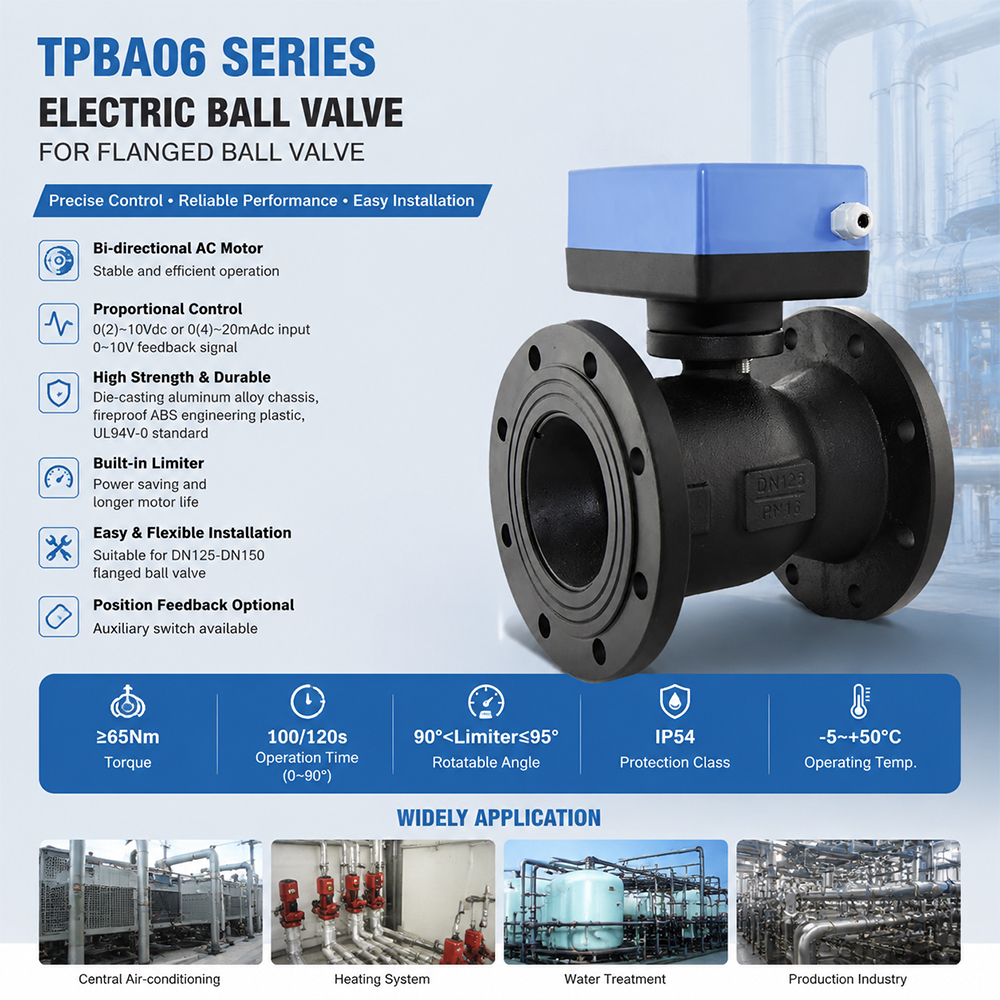

TPBA06系列球阀执行器是一款专为大型暖通空调水路控制应用设计的高扭矩电动执行器。该执行器与TPBV系列法兰球阀配套使用，主要应用于中央空调、

供暖、水处理系统及工业领域，用于调节冷冻水和热水的流量。

TPBA06配备双向交流电机、高强度铝合金外壳、内置限位装置及可选的位置反馈功能，可为大型暖通空调系统提供稳定、精确的阀门控制。

该执行器支持0(2)-10V DC或0(4)-20mA DC比例控制输入信号，并提供可选的0-10V反馈输出，非常适合集成于楼宇自动化及能源管理系统中。

 主要特点

◆高扭矩输出 ≥65Nm

◆适用于 DN125-DN150 法兰球阀

◆支持 0(2)-10V DC / 0(4)-20mA DC 信号比例控制

◆可选配 0-10V 反馈信号

◆内置限位功能，节能并延长电机使用寿命

◆高强度压铸铝合金底座

◆防火 ABS 工程塑料外壳

◆提供 24VAC / 220VAC / 230VAC 多种电压版本

◆IP54 防护等级

◆适用于暖通空调（HVAC）自动化项目，运行可靠

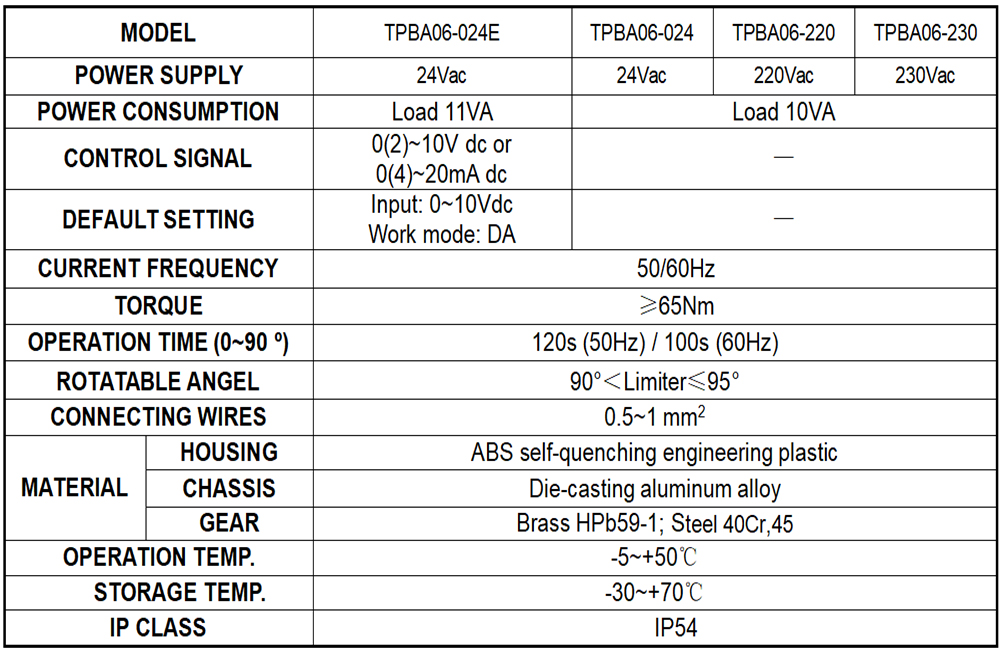

 规格与数据

常见问题

1. TPBA06电动球阀执行器主要用于什么场合？

TPBA06执行器专为暖通空调（HVAC）系统中的冷热水流量控制而设计，适用于中央空调、供暖系统、水处理设备及工业应用等领域。

2. TPBA06执行器适配哪些球阀？

TPBA06专为匹配TPBV系列法兰球阀而设计，适用于DN125至DN150规格的法兰球阀。

3. TPBA06支持何种控制信号？

比例控制型支持0(2)-10V DC和0(4)-20mA DC输入信号，并可选配0-10V阀位反馈信号，以便监控阀门位置。

4. TPBA06执行器的最大扭矩是多少？

TPBA06提供≥65Nm的扭矩输出，适用于需要较大驱动力的大型暖通空调阀门。

5. 提供哪些电源选项？

TPBA06支持24VAC和220VAC电源选项，以满足不同暖通空调项目的需求。

6. TPBA06开启或关闭阀门需要多长时间？

从0°到90°的运行时间为：50Hz频率下120秒，60Hz频率下100秒。

7. TPBA06采用什么材质及防护等级？

TPBA06采用ABS自熄性工程塑料外壳、压铸铝合金底座以及黄铜与钢制齿轮结构；该执行器防护等级为IP54，工作温度范围为-5℃至+50℃。
