暖通空调（HVAC）法兰球阀控制系统专用电动球阀

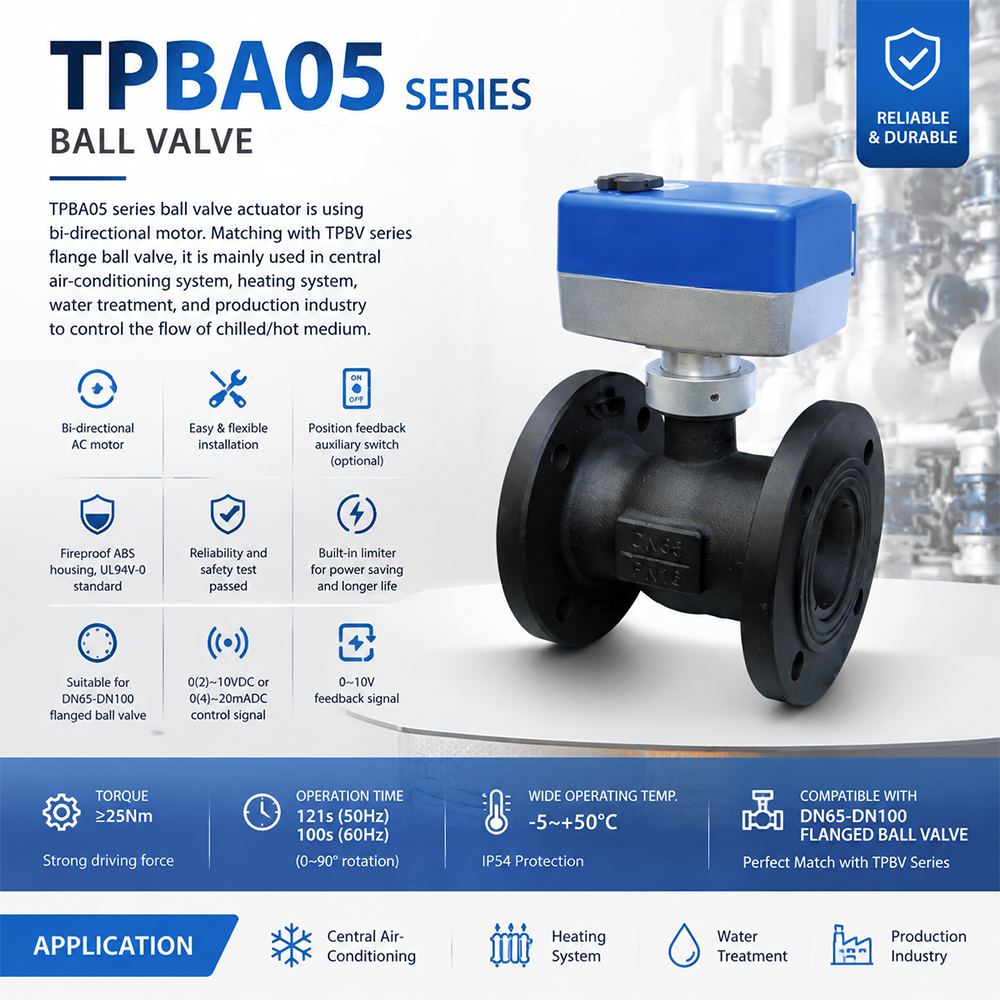

TPBA05系列球阀执行器是一款专为暖通空调水路控制应用设计的高性能电动执行器。该执行器与TPBV系列法兰球阀配套使用，广泛应用于中央空调、供暖、

水处理及工业系统，用于调节冷冻水和热水的流量。

TPBA05配备双向交流电机，采用易于安装的设计，内置限位装置，并可选配位置反馈功能，为现代暖通空调系统提供可靠且精确的阀门控制。

该执行器支持0(2)-10V DC或0(4)-20mA DC比例控制信号，并可选配0-10V反馈输出，非常适合楼宇自动化系统及节能流量调节应用。

 主要特点

◆双向交流（AC）电机设计

◆适配 DN65-DN100 法兰球阀

◆支持比例控制，输入信号为 0(2)-10V DC 或 0(4)-20mA DC

◆可选配 0-10V 反馈信号

◆内置限位装置，有助于节能并延长电机使用寿命

◆防火 ABS 外壳搭配铝合金底座

◆扭矩 ≥25Nm

◆工作角度可达 90°

◆防护等级 IP54

◆多种电压选项：24VAC / 110VAC / 120VAC / 220VAC / 230VAC / 240VAC

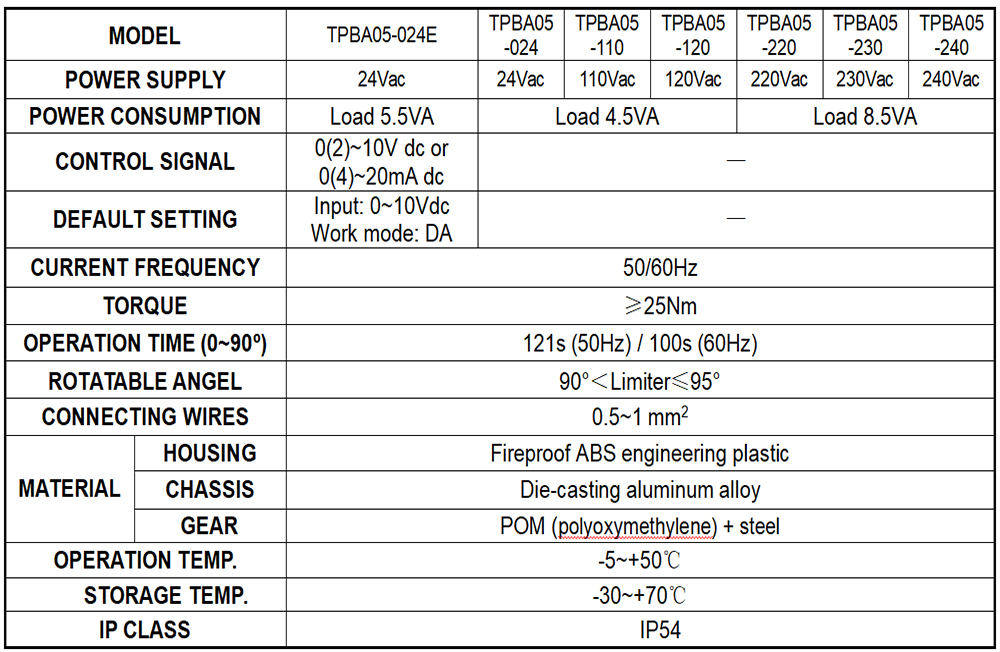

 规格与数据

常见问题

1. TPBA05 球阀执行器有哪些用途？

TPBA05 电动执行器主要用于控制暖通空调（HVAC）系统、供暖系统、水处理设备及工业生产应用中的冷热水流量。

2. TPBA05 执行器可与哪些阀门配套使用？

TPBA05 执行器专为配合 TPBV 系列法兰球阀而设计，适用于 DN65-DN100 规格的法兰球阀。

3. TPBA05 支持哪些控制信号？

24VAC 型号支持以下比例控制信号：

0(2)-10V DC

0(4)-20mA DC

并可选配 0-10V 反馈输出，用于系统监控。

4. 该执行器的输出扭矩是多少？

该执行器提供 ≥25Nm 的扭矩，适用于控制中大型法兰球阀。
